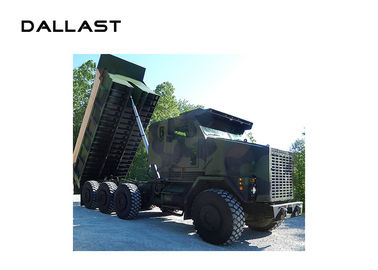

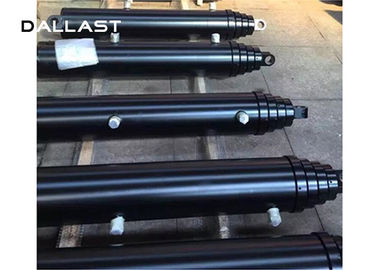

Con el cilindro de efecto simple del aceite hidráulico del camión volquete de Rod de pistón
Serie de productos, un diámetro interior más grande, elevación de Dallast más fuerte.
Presión de funcionamiento máxima M36PA, anti-alta capacidad de la presión.
Después del trato especial 27SIMN de la tubería de acero inconsútil de alta calidad, de alta precisión, una fuerza de producción más alta, adquisición unificada de la compañía para asegurar calidad del producto como una.
Bisagra hacia arriba y hacia abajo: el proceso total de la forja.
Nueva estructura del lacre: sellos famosos internacionales de alta calidad de la marca para asegurarse de que el cilindro no se escape el aceite bajo condiciones de alta presión y duras.
| Parker y etapa de la clase 3 de los alzamientos de la aduana |
| Modelo no. |
Diámetro de la primera fase |
Movimiento |
Longitud cerrada |
Abra la longitud |
| 3TG F5*72 |
5" |
72"
(1829m m)
|
37,19"
(945m m)
|
109,19"
(2773m m)
|
| 3TG F5*84 |
5" |
84"
(2134m m)
|
41,19"
(1046m m)
|
125,19"
(3180m m)
|
| 3TG F5*107 |
5" |
107,56"
(2732m m)
|
48,38"
(1229m m)
|
155,94"
(3961m m)
|
| 3TG F5*126 |
5" |
126,63"
(3216m m)
|
54,56"
(1386m m)
|
181,19"
(4602m m)
|
| 3TG F6*86 |
6" |
86,75"
(2203m m)
|
40,88"
(1038m m)
|
127,63"
(3241m m)
|
| 3TG F6*104 |
6" |
103,94"
(2640m m)
|
47"
(1194m m)
|
150,94"
(3834m m)
|
| 3TG F6*107 |
6" |
107,56"
(2732m m)
|
48,38"
(1289m m)
|
155,94"
(3961m m)
|
| 3TG F6*111 |
6" |
111"
(2819m m)
|
49,94"
(1268m m)
|
160,94"
(4087m m)
|
| 3TG F6*120 |
6" |
120"
(3048m m)
|
53,5"
(1359m m)
|
173,5"
(4407m m)
|
| 3TG F6*123 |
6" |
123"
(3124m m)
|
54,94"
(1395m m)
|
177,94"
(4519m m)
|
| 3TG F6*126 |
6" |
126,31"
(3208m m)
|
54,56"
(1386m m)
|
180,87"
(4594m m)
|
| 3TG F6*140 |
6" |
140,25"
(3562m m)
|
59,81"
(1519m m)
|
200,06"
(5081m m)
|
Especificación
Uso: camión volquete/camión del tipprt/del remolque/de basura
Diseñado para: Escoja/doble
Etapa: cilindro de 3~5 etapas
Diámetro máximo del tubo interno: 170m m, 180m m, 195m m, 200m m, 210m m, etc.
Distancia del montaje: 325mm/345mm/425m m
Presión de funcionamiento: 16Mpa
Movimiento: 750mm~12000m m
Inclinar el peso: 35~68Ton
Tipo del sello: Parker, NOK, BUSAK SHAMBAN o como requisito de cliente
Pistón Rod: Chrome o barra de pistón niquelada, de tierra y pulida
Tubo: Tubo retirado a frío de alta resistencia, precisión afilado con piedra para la vida extendida del sello
| Tipo |
Máximo |
Minuto |
| Cilindro |
280 milímetros |
10 milímetros |
| Diámetro de Rod de pistón |
280 milímetros |
10 milímetros |
| Contraiga la longitud |
3500 milímetros |
50 milímetros |
| Longitud del estiramiento (cilindro de la sola etapa) |
6500 milímetros |
60 milímetros |
| Longitud del estiramiento (cilindro dual de la etapa) |
12500 milímetros |
60 milímetros |
| Presión de funcionamiento |
36MPa |
5Mpa |
| Tamaño de diámetro interior |
248m m |
85m m |
Cualquier interesante o investigación, no dude en entrar en contacto con, si usted puede proveer de la siguiente información su cita, muy nos apreciarán y ofrecerle por favor CUANTO ANTES. Gracias por su cooperación.
1. Datos del cilindro hidráulico:
a. Tamaño de diámetro interior:
b. Alimente la longitud:
c. Diámetro de Rod:
d. Tipo del montaje:
e. Longitud del montaje:
d. pinte el requisito del color:
2. Datos de uso:
a. Tipo de la máquina (cargador, cargador del buey, excavador, etc.):
b. Tipo de la función (alzamiento, oscilación, dirección, etc.):
c. Tipo de estructura (pistón, telescópicos):
d. Actuación de efecto simple o doble
e. Presión de funcionamiento:
